充電式油圧ケーブルカッター STILO-S40


STILOシリーズは軽量コンパクトなスマートツール

作業履歴を本体に記憶し、パソコンと接続してデータ診断が可能

複合撚り線ケーブルも切断できる万能タイプ

STILO-S40は、銅・アルミ導体ケーブル専用で最大切断径40mm

全長456mm、重量3.1kgでヘッドが360度回転します

先端がフォーク型で対象物への施工がより簡単になります



特 徴

●リチウムバッテリー方式のケーブルカッター

●工具ヘッドは360度回転し、様々な方向の切断に対応

●三軸ピストン方式を採用し、高速作業を実現

●作業中でも手動でリリースが可能、切断後オートリターン

●オープンヘッド形式で対象物を迅速に把持切断します

●人間工学に基づいた持ち易いデザイン

●バッテリー残量をLEDで表示

●全長440mm、重量3.5kgと軽量でコンパクト

●テストレポート付、国内対応充電器付き

●バッテリーはリチウム18V/1.5ah採用

●交換用替刃対応(別売品)

●パソコンと接続し作業履歴やデータ確認が可能

用 途

●銅アルミケーブルの切断

●最大Φ40mmに適用(下部の適合表をご確認ください)

(最大目安6kV CV400㎟、22kV CV250㎟、33kVCV100㎟)

 ※全て単心ケーブルの目安

※注意事項

・使用に当たっては下表選定表を参考にしてください

 詳細が不明な場合には、事前に試験的な切断を行って
 下さい





STILO-Sシリーズは共通して以下の優れた技術が採用されています



●特許システム:自動切断検知機能

・切断終了を検知し、スタートボタン解除と連動し、最大出力を抑制します

・リリースボタンで切断中でも手動で戻すことが可能

・これにより作業時間と装置へのストレスを最小化し、部品の寿命を延ばします

・バッテリーの寿命を延命化します

●特殊バルブとソレノイド(3次元コイル)採用

・フローティングバルブを採用し、作業中の圧力を瞬時に開放、素早い刃の戻り

・ソレノイド採用で摩耗を低減し、機能の寿命を延命化させます

●3軸スクリューアルミポンプ採用

  ・正確な制御と、オイル内ピストンが摩耗を低減させ長寿命化
     ・アルミ製ポンプ採用で軽量化を実現

●新型ギアボックス採用

  ・振動を緩和し長寿命化

●新型モーター採用

  ・モーターはPWM(パルス幅変調信号)制御、部品劣化を防ぎます

  ●分散回路設計(ディスクリート方式)

    ・回路部の放熱性を高め、部品の加熱リスクを抑制します

  ●優れた放熱構造

    ・モーター部は工具下部から空気を取り入れ、上部へ排気します


STILO-Sを動画と3Dで確認

Youtube動画

3Dツール(画像をリンク)



STILOシリーズは作業を記憶する

STILOシリーズの大きな特徴は、本体に作業を記録することです。

製造番号、日時、切断時間、切断回数、バッテリー電圧やマイクロチップの温度

などの様々な情報記録、専用ソフトをパソコンにインストールすることで、

作業の記録、解析や不具合、警告をレポートとして出力することが可能です

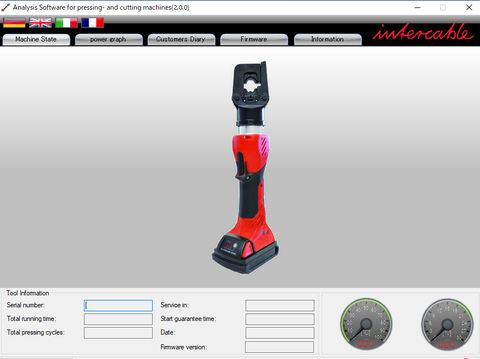

パソコンにソフトを入れて工具を接続するとシリアルナンバーや情報を表示

作業カウントや、出力、タイムの継続がグラフで表示されます


バッテリー電圧を含めた情報を、レポートで出力可能



切断適合表

STILO-S適用範囲 導体引張強度 N/mm² <Ø 30 mm Ø 31 mm Ø 32 mm Ø 33 mm Ø 34 mm Ø 35 mm Ø 36 mm Ø 37 mm Ø 38 mm Ø 39 mm Ø 40 mm
銅導体 ケーブル <410
アルミ導体 ケーブル <210

※注意事項:材質の引張強度により切断可能径は変わります、ご注意ください。


製品名・サイズ

商品名 型番 サイズ(mm) 重量(kg)
 STILO-S40 セット  STILO-S 450*500*140 6.3
 替刃(交換用)  SM40   0.5

※注意事項

 ・製品のデザインや内容が予告なく変更になることがあります


資料ダウンロード

ダウンロード
STILO-Sシリーズ製品資料
ver.3 2021_STILO Cable cutter catalog_DE
PDFファイル 4.0 MB
