フェルール端子用圧着オートアジャスト MPAE6TF

【お知らせ】

本製品は2024年に廃番となりました、在庫限りの販売となります。

後継機種はMPAE16VVとなります。

1ヶ所圧着、ミス防止と効率化

オートアジャストとオートリリース
ケーブルに対し垂直方向で圧着可能

ツイン端子圧着も可能



①1か所ダイス圧着、オートアジャスト&リリース

②台形形状に圧着

③ワイドな適用範囲:フェルール端子0.14-6㎜2(スケア)

④六角圧着でツインフェルール端子も可能2×0.5-2.5㎜2(スケア)

⑤ラチェット機構で作業にかかるパワーを軽減

⑥全長210mm、重量525g

⑦高品質なドイツ製

1台で出来る限界を追求したフェルール圧着工具

国内在庫品


エンドスリーブ、フェルール端子の台形圧着工具

0.14-6㎟に、更にツイン端子(2本挿入)にも適用します


製品写真

本体

ダイス形状

台形圧着


狭い場所でも圧着可能な特別な工具


特 徴

●フェルール端子(ツイン端子、エンドスリーブ)圧着工具

●先端1か所の圧着部で適用全サイズを圧着。これにより作業ミスを防ぎます

●垂直方向で圧着作業が可能、これにより狭い場所での作業を容易にします

●締付はラチェット機構で省力化、最後まで圧着するとハンドルが自動でリリース

●全長210mm、重量525gのコンパクト設計

●適用サイズ最小0.14-最大6㎟まで

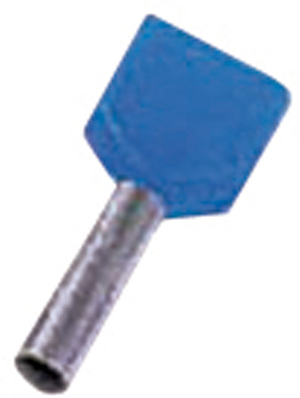

●ツイン端子には2×0.5-2×2.5㎟に適用

※AWGとのサイズ比較は、下表にてご確認下さい



国内で実機を確認、狭い場所での作業に適す

持続可能な社会へ、環境配慮梱包

黒と赤で統一されたシックなデザイン

インターケーブルのパテント形状


工具先端部で圧着、特殊工具

最大6㎟までのフェルール端子圧着

狭い場所での作業を迅速化


複合撚り線5.5㎟をフェルール圧着

圧着形状は台形



製品名・サイズ

商品名 型番 全長(mm) 重量(g)
 圧着ペンチ MPAE6TF  MPAE6TF 210 525

 ※注意事項

 ・製品のデザインや内容が予告なく変更になることがあります


ご購入に関して
■法人購入のお客様

代理店よりお問い合わせください



■ECサイトから購入希望のお客様

代理店運営以下サイトよりご購入可能です。

●Yahooショッピング みんなのツール(今なら送料無料) 製品ページへ


IEC導体/AWG導体比較表

IEC
公称断面積
AWG
サイズ
AWG
公称断面積
0,14 26 0,128
0,2 24 0,205
0,34 22 0,325
0,5 20 0,519
0,75 18 0,823
1,5 16 1,31
2,5 14 2,08
4 12 3,31
6 10 5,27
