圧着ペンチ MPAE2T


エンドスリーブ、フェルール端子の台形圧着工具

0.25-2.5㎟に適用します


本体

ダイス形状

台形圧着



特 徴

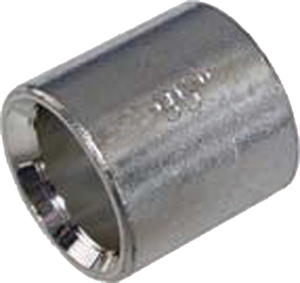

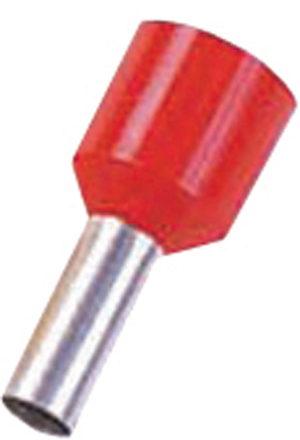

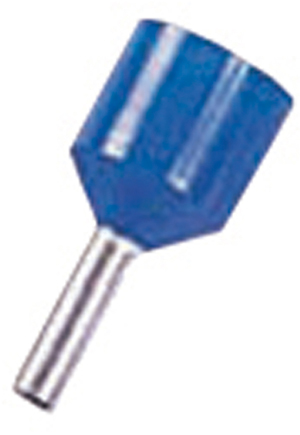

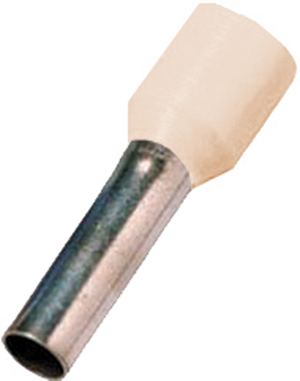

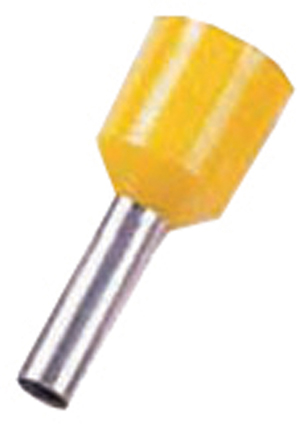

●フェルール端子(別称:フェラル端子、エンドスリーブ)圧着工具

●全長160mm、重量170gのコンパクト設計

●適用サイズ最小0.25-最大2.5㎟まで

※AWGとのサイズ比較は、下表にてご確認下さい





製品名・サイズ

商品名 型番 全長(mm) 重量(g)
 圧着ペンチ MPAE2T  MPAE2T 160 170


 ※注意事項

 ・製品のデザインや内容が予告なく変更になることがあります
 ・本製品はイタリア製です、修理等はイタリア工場での対応となり、別途送料などが発生します


IEC導体/AWG導体比較表

IEC
公称断面積
AWG
サイズ
AWG
公称断面積
0,14 26 0,128
0,2 24 0,205
0,34 22 0,325
0,5 20 0,519
0,75 18 0,823
1,5 16 1,31
2,5 14 2,08
4 12 3,31
6 10 5,27
10 8 8,35
16 6 13,3
25 4 21,2
35 2 33,6
- 1 42,4
50 1/0 53,4
70 2/0 67,5
95 3/0 85,0
- 4/0 107,2
120 250 MCM 127
150 300 MCM 152
185 350 MCM 177
240 500 MCM 253
300 600 MCM 304

資料ダウンロード
