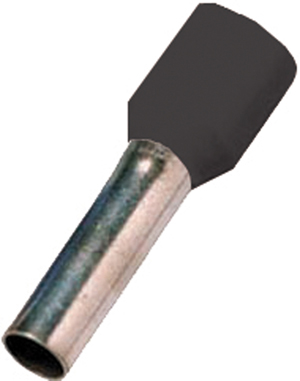

インターケーブル絶縁フェルール端子



インターケーブルが提供するフェルール端子は全てドイツで製造。

様々なサイズとカラーが調達可能。そして高品質、コスト競争力があります。

プッシュイン端子台に代表される接続部の信頼度向上、主として複合より線(フレキシブル導体)

のバラけや導体素線切れを防止する目的で使用されています.





特 徴

●材質:タフピッチ銅(純度99.9%)とポリエチレン樹脂

●素材:DIN EN 13600規格に規定される継目なし銅管

●温度:最大使用温度105℃

●規格:UL適合、CSA認証

●適合:RoHS適合、ハロゲンフリー



インターケーブルの技術は、アイクリンプ圧着システムを提供します

i-Crimping(アイ-クリンプ)は、インターケーブル社が生み出した高品質圧着システム

フェルール端子の接続部品質と挿入性が向上し、作業時間の短縮が図れます

●他ダイス形状と比べ、外部突起を無くし圧縮効率と信頼度を高めます

●圧縮後の外径が細くなり、端子台への挿入がスムーズになり、作業時間を短縮

●フェルール端子及びIEC可とうI導体クラス5及び6の施工品質を高めます

フェルール端子の電気的接触が端子台や挿入部の性能を左右します

一般的な圧着プレス形状と比較し、外径が最もコンパクトになります


DIN46228-4規格品/品番・サイズ

※DIN46228-4においては、絶縁部の色が規定されています

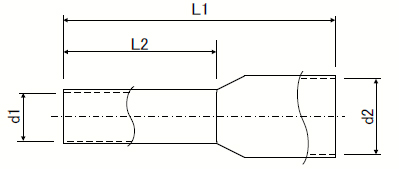

サイズ(㎟) 品番 L1 L2 d1 d2 重量:kg
1000個
入数 国内在庫
0.5 ICIAE056* 12 6 1 2.6 0.04 100
0.5 ICIAE058 14 8 1 2.6 0.05 100
0.5 ICIAE058GV 14 8 1 2.6 0.06 1000
0.5 ICIAE0510 16 10 1 2.6 0.06 100
0.75 グレー ICIAE0756 12 6 1.2 2.8 0.04 100
0.75 グレー ICIAE0758 14 8 1.2 2.8 0.05 100
0.75 グレー ICIAE0758GV 14 8 1.2 2.8 0.05 1000
0.75 グレー ICIAE07510 16 10 1.2 2.8 0.07 100
0.75 グレー ICIAE07512 18 12 1.2 2.8 0.08 100
1 ICIAE16 12 6 1.4 3.0 0.05 100
1 ICIAE18 14 8 1.4 3.0 0.06 100
1 ICIAE18GV 14 8 1.4 3.0 0.06 1000
1 ICIAE110 16 10 1.4 3.0 0.08 100
1 ICIAE112 18 12 1.4 3.0 0.09 100
1.5 ICIAE158 14 8 1.7 3.5 0.08 100
1.5 ICIAE158GV 14 8 1.7 3.5 0.08 1000
1.5 ICIAE1510 16 10 1.7 3.5 0.1 100
1.5 ICIAE1512 18 12 1.7 3.5 0.11 100
1.5 ICIAE1512GV 18 12 1.7 3.5 0.11 1000
1.5 ICIAE1518 24 18 1.7 3.5 0.17 100
2.5 ICIAE28 14 8 2.2 4.2 0.09 100
2.5 ICIAE28GV 14 8 2.2 4.2 0.09 1000
2.5 ICIAE212 18 12 2.2 4.2 0.14 100
2.5 ICIAE212GV 18 12 2.2 4.2 0.14 1000
2.5 ICIAE218 24 18 2.2 4.2 0.21 100
4 グレー ICIAE410 17 10 2.8 4.8 0.19 100
4 グレー ICIAE412 20 12 2.8 4.8 0.22 100
4 グレー ICIAE418 26 18 2.8 4.8 0.34 100
6 ICIAE612 20 12 3.5 6.3 0.28 100
6 ICIAE618 26 18 3.5 6.3 0.41 100
10 ICIAE1012 22 12 4.5 7.6 0.39 100
10 ICIAE1018 28 18 4.5 7.6 0.58 100
16 ICIAE1612 24 12 5.8 8.8 0.5 100
16 ICIAE1618 28 18 5.8 8.8 0.74 100
25 ICIAE2516 30 16 7.3 11.2 0.8 50
25 ICIAE2518 32 18 7.3 11.2 0.93 50
25 ICIAE2520 36 22 7.3 11.2 1.38 50
35 ICIAE3516 30 16 8.3 12.7 0.8 50
35 ICIAE3518 32 18 8.3 12.7 1.04 50
35 ICIAE3525 39 25 8.3 12.7 1.38 50
50 ICIAE5020 36 20 10.3 15.0 2.2 50
50 ICIAE5025 39 25 10.3 15.0 2.59 50

 ※品番末尾GV製品はバルク包装となります。また製品の品番等が予告なく変更されることがあります
 ※国内在庫が無いサイズも取り寄せが可能です、3週間程度納期を要する場合があります


カラーシステム1/品番・サイズ

※DIN46228-4で規定外のカラーシステム1に該当するサイズ及び絶縁部カラー

サイズ
(㎟)
品番 L1 L2 d1 d2 重量:kg
1000個
入数 国内在庫
0.14 グレー ICIAE0146 10 6 0.7 1.6 0.03 100
0.14 グレー ICIAE0148 12 8 0.7 1.6 0.04 100
0.25 水色 ICIAE0256 10 6 0.75 1.8 0.03 100
0.25 水色 ICIAE0258 12 8 0.75 1.8 0.04 100
0.34 ターコイズ ICIAE0346 10 6 0.8 2.0 0.03 100
0.34 ターコイズ ICIAE0348 12 8 0.8 2.0 0.04 100
0.5 オレンジ ICIAE056OR 12 6 1.0 2.6 0.04 100
0.5 オレンジ ICIAE058OR 14 8 1.0 2.6 0.05 100
0.5 オレンジ ICIAE058ORGV 14 8 1.0 2.6 0.05 1000
0.5 オレンジ ICIAE0510OR 16 10 1.0 2.6 0.06 100
0.75 ICIAE0756WE 12 6 1.2 2.8 0.04 100
0.75 ICIAE0758WE 14 8 1.2 2.8 0.05 100
0.75 ICIAE0758WEGV 14 8 1.2 2.8 0.05 1000
0.75 ICIAE07510WE 16 10 1.2 2.8 0.07 100
0.75 ICIAE07512WE 18 12 1.2 2.8 0.08 100
1 ICIAE16GE 12 6 1.4 3.0 0.05 100
1 ICIAE18GE 14 8 1.4 3.0 0.06 100
1 ICIAE18GEGV 14 8 1.4 3.0 0.06 1000
1 ICIAE110GE 16 10 1.4 3.0 0.08 100
1 ICIAE112GE 18 12 1.4 3.0 0.09 100
1.5 ICIAE158RO 14 8 1.7 3.5 0.08 100
1.5 ICIAE158ROGV 14 8 1.7 3.5 0.08 1000
1.5 ICIAE1510RO 16 10 1.7 3.5 0.1 100
1.5 ICIAE1512RO 18 12 1.7 3.5 0.11 100
1.5 ICIAE1512ROGV 18 12 1.7 3.5 0.11 1000
1.5 ICIAE1518RO 24 18 1.7 3.5 0.17 100
2.5 ICIAE28 14 8 2.2 4.2 0.09 100
2.5 ICIAE28GV 14 8 2.2 4.2 0.09 1000
2.5 ICIAE212 18 12 2.2 4.2 0.14 100
2.5 ICIAE212GV 18 12 2.2 4.2 0.14 1000
2.5 ICIAE218 24 18 2.2 4.2 0.21 100
4 ICIAE410 17 10 2.8 4.8 0.19 100
4 ICIAE412 20 12 2.8 4.8 0.22 100
4 ICIAE418 26 18 2.8 4.8 0.34 100
6 ICIAE612SCH 20 12 3.5 6.3 0.28 100
6 ICIAE618SCH 26 18 3.5 6.3 0.41 100
10 アイボリー ICIAE1012ELF 22 12 4.5 7.6 0.39 100
10 アイボリー ICIAE1018ELF 28 18 4.5 7.6 0.58 100
16 ICIAE1612GRU 24 12 5.8 8.8 0.5 100
16 ICIAE1618GRU 28 18 5.8 8.8 0.74 100
25 ICIAE2516BR 30 16 7.3 11.2 0.8 50
25 ICIAE2518BR 32 18 7.3 11.2 0.93 50
25 ICIAE2522BR 36 22 7.3 11.2 1.38 50
35 ベージュ ICIAE3516BE 30 16 8.3 12.7 0.8 50
35 ベージュ ICIAE3518BE 32 18 8.3 12.7 1.04 50
35 ベージュ ICIAE3525BE 39 25 8.3 12.7 1.38 50
50 オリーブ ICIAE5020OL 36 20 10.3 15.0 2.2 50
50 オリーブ ICIAE5025OL 40 25 10.3 15.0 2.59 50

 ※品番末尾GV製品はバルク包装となります。また製品の品番等が予告なく変更されることがあります
 ※国内在庫が無いサイズも取り寄せが可能です、3週間程度納期を要する場合があります


カラーシステム2/品番・サイズ

※DIN46228-4で規定外のカラーシステム2に該当するサイズ及び絶縁部カラー
 こちらの製品は2021年6月現在国内在庫をしておりませんが、ご希望により供給可能です

サイズ

(㎟)

品番 L1 L2 d1 d2 重量:kg
1000個
入数
0.14 ICIAE0146BR 10 6 0.7 1.6 0.03 100
0.14 ICIAE0148BR 12 8 0.7 1.6 0.04 100
0.25 薄黄 ICIAE0256GE 10 6 0.75 1.8 0.03 100
0.25 薄黄 ICIAE0258GE 12 8 0.75 1.8 0.04 100
0.34 薄緑 ICIAE0346HGRU 10 6 0.8 2.0 0.03 100
0.34 薄緑 ICIAE0348HGRU 12 8 0.8 2.0 0.04 100
0.5 ICIAE056 12 6 1.0 2.6 0.04 100
0.5 ICIAE058 14 8 1.0 2.6 0.05 100
0.5 ICAE058GV 14 8 1.0 2.6 0.05 1000
0.5 ICIAE0510 16 10 1.0 2.6 0.06 100
0.75 ICIAE0756BL 12 6 1.2 2.8 0.05 100
0.75 ICIAE0758BL 14 8 1.2 2.8 0.05 100
0.75 ICIAE0758BLGV 14 8 1.2 2.8 0.05 1000
0.75 ICIAE07510BL 16 10 1.2 2.8 0.07 100
0.75 ICIAE07512BL 18 12 1.2 2.8 0.08 100
1 ICIAE16 12 6 1.4 3.0 0.05 100
1 ICIAE18 14 8 1.4 3.0 0.06 100
1 ICIAE18GV 14 8 1.4 3.0 0.06 1000
1 ICIAE110 16 10 1.4 3.0 0.08 100
1 ICIAE112 18 12 1.4 3.0 0.09 100
1.5 ICIAE158 14 8 1.7 3.5 0.08 100
1.5 ICIAE158GV 14 8 1.7 3.5 0.08 1000
1.5 ICIAE1510 16 10 1.7 3.5 0.1 100
1.5 ICIAE1512 18 12 1.7 3.5 0.11 100
1.5 ICIAE1512GV 18 12 1.7 3.5 0.11 1000
1.5 ICIAE1518 24 18 1.7 3.5 0.17 100
2.5 グレー ICIAE28GR 14 8 2.2 4.2 0.09 100
2.5 グレー ICIAE28GRGV 14 8 2.2 4.2 0.09 1000
2.5 グレー ICIAE212GR 18 12 2.2 4.2 0.14 100
2.5 グレー ICIAE212GRGV 18 12 2.2 4.2 0.14 1000
2.5 グレー ICIAE218GR 24 18 2.2 4.2 0.21 100
4 オレンジ ICIAE410OR 17 10 2.8 4.8 0.19 100
4 オレンジ ICIAE412OR 20 12 2.8 4.8 0.22 100
4 オレンジ ICIAE418OR 26 18 2.8 4.8 0.34 100
6 ICIAE612RU 20 12 3.5 6.3 0.28 100
6 ICIAE618RU 26 18 3.5 6.3 0.41 100
10 ICIAE1012BR 22 12 4.5 7.6 0.39 100
10 ICIAE1018BR 28 18 4.5 7.6 0.58 100
16 アイボリー ICIAE1612ELF 24 12 5.8 8.8 0.5 100
16 アイボリー ICIAE1618ELF 28 18 5.8 8.8 0.74 100
25 ICIAE2516SCH 30 16 7.3 11.2 0.8 50
25 ICIAE2518SCH 32 18 7.3 11.2 0.93 50
25 ICIAE2522SCH 39 22 7.3 11.2 1.38 50


 ※品番末尾GV製品はバルク包装となります。また製品の品番等が予告なく変更されることがあります
 ※
国内在庫が無いサイズも取り寄せが可能です、3週間程度納期を要する場合があります


参考資料:IEC導体/AWG導体比較表

IEC
公称断面積
AWG
サイズ
AWG
公称断面積
0,14 26 0,128
0,2 24 0,205
0,34 22 0,325
0,5 20 0,519
0,75 18 0,823
1,5 16 1,31
2,5 14 2,08
4 12 3,31
6 10 5,27
10 8 8,35
16 6 13,3
25 4 21,2
35 2 33,6
- 1 42,4
50 1/0 53,4

適用圧着工具について

インターケーブルの圧着工具は、アイクリンプタイプと

一般的なフェルール端子圧着工具のバリエーションがあります。

以下より適合一覧をダウンロード下さい

圧着工具製品ページは コチラより


ダウンロード
圧着工具フェルール端子適用一覧.pdf
PDFファイル 94.3 KB


資料ダウンロード

ダウンロード
フェルール端子、圧着工具総合カタログ
リーフレット_Intercable_フェルール端子&圧着工具.pdf
PDFファイル 1.5 MB
